今天盐城抛丸机小编来为大家介绍一下抛丸机的设备结构，希望能够对大家有所帮助。

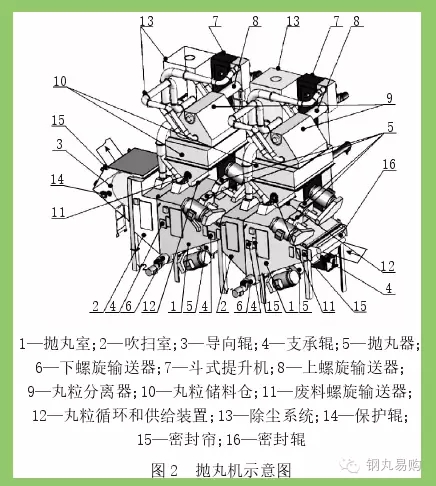

抛丸机主要由抛丸器、抛丸室、吹扫室、丸粒循环系统、除尘系统、导向辊、支承辊、保护辊、密封帘和密封辊等部分组成，抛丸机示意图如图 2 所示。

2.1

抛丸器

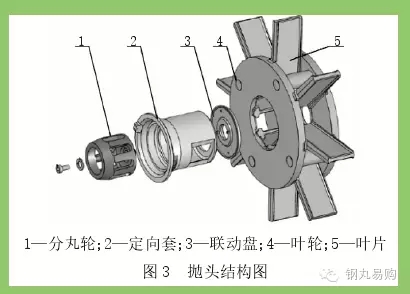

抛丸器由一部电机、传动皮带轮、叶轮轴带动抛头转动。抛丸器安装在抛丸室上。抛头是抛丸器的核心部件，主要由进丸管、分丸轮、定向套、叶轮和叶片等部件组成，其结构图如图3 所示。

分丸轮安装在叶轮的中心，通过联动盘与叶轮轴联结，随叶轮轴同步转动。分丸轮的前部与进丸管相连，进丸管的作用是向分丸轮喂丸，分丸轮带有窗口，能将进入到叶片上的丸料进行分配，并推动弹丸使其获得一定的速度。

定向套套装于分丸轮和叶轮之间，固定于抛头外壳上，不随分丸轮、叶轮转动，定向套的作用是控制弹丸*终从叶片抛出的方向。定向套上有一个定向口，定向口的角度可以调整。通过调整定向口的角度可以控制丸料的抛出方向，进而控制丸料的抛打面积和各处的抛射密度。调整定向套的定向口角度时可松去固定定向套的压块，使定向套转到所需的角度位置。

叶轮通过结合盘与叶轮轴联结并随叶轮轴同步转动。在叶轮上有燕尾槽。燕尾槽的位置由叶片结构所定。

叶片：丸粒从分丸轮中飞出，经过定向套的定向口进入叶片，继而随着叶片一起高速旋转并相对叶片运动，*后从叶片的边缘抛出，打在带钢表面上。叶片是整个抛丸机中*易磨损的零件，所以叶片应该是方便安装与拆卸的。

2.2

丸粒循环系统

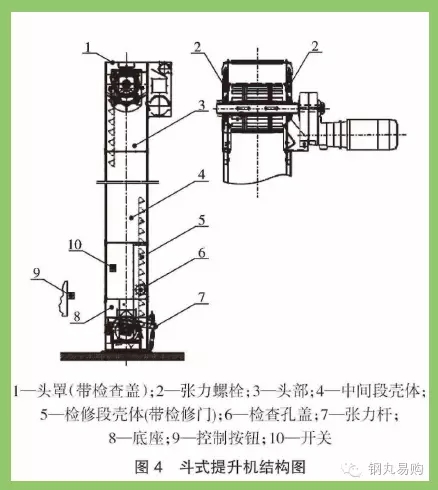

斗式提升机采用皮带传动，用于将丸砂提升到一定高度供抛丸机使用，主要由底座、检修段壳体、中间段壳体、头部、驱动装置、止逆装置、张紧装置、皮带、畚斗组件、开关以及现场控制按钮等部件组成，其设备结构图如下页图 4 所示。
